非晶合金變壓器是一種新型環保節能變壓器。首先在環保方面，經技術檢測，當非晶合金鐵芯用于油浸變壓器時可有效減排CO、SO、NO等有害氣體，對大氣污染程度降低，所以可以稱其為21世紀電力產品中的“綠色產品”。其次，非晶合金變壓器最顯著的特點是空載損害很低，節能效果明顯。由于非晶合金材料具有優越的導磁性，更易于以極少能耗磁化或消磁。因此非晶很近變壓器的空載損耗遠遠低于傳統變壓器。非晶合金變壓器的空載損耗僅為S9型變壓器的20%左右，節能效果非常顯著。對于公路、城市基礎設施及住宅小區等電力負荷波動較大的領域，非晶合金變壓器的節能效益小更加明顯。

　　非晶合金變壓器是國家科技新產品，在新興S9系列產品結構設計的基礎上進行開發的。設計的主導思想是滿足產品的可靠性，提高產品的性能，設計中根據新S9產品的實際情況，重新調整了一些損耗系數及結構，使損耗設計值更符合實測值;同事進行了優化設計，合理確定銅鐵比例，使材料成本最低，結構合理。

　　非晶合金變壓器聯結組：

　　由于非晶合金變壓器采用三相四框五柱式鐵心結構，每個相繞組套在磁路獨立、相鄰的兩框上。每個框內的磁通除基波磁通外，還有三次諧波磁通，三次諧波磁通占基波正弦波磁通的百分?jǐn)?shù)則與運行時額定磁通密度選用值有關。一個繞組的兩個鐵心框內的三次諧波磁通在相位上正好相反，數值上相等，因此每一組繞組內的3次諧波的磁通相量和為零。當變壓器高壓繞組采用D聯結時，三次諧波電流在高壓繞組三角形內構成回路，在感應出的二次側電壓波形上就不會有三次諧波電壓分量。當然，每個框內的空載損耗還是會受到各自框內二次諧波磁通的影響，因而其聯結組一般采用Dyn聯結。用戶在選用產品時應注意這一點。

　　非晶合金變壓器抗短路能力：

　　非晶合金變壓器鐵心的損耗會隨著壓力的增大而迅速上升。一旦變壓器發生短路，所產生的沖擊性電動力如果直接作用于非晶合金鐵心，鐵心是無法承受的。因此，在器身結構上，不能采用將鐵心作為主承重結構件的傳統設計方案，低壓繞組應自保持，一般將低壓繞組繞在硬筒上，將高壓繞組直接套繞在低壓繞組上，裝配時將繞組支撐在單獨的繞組支撐系統上并壓緊固定，這樣可使鐵心不受壓力，減少了變壓器短路時徑向的內縮或外擴，從而有效地確保了變壓器的抗短路能力

　　非晶合金變壓器使用條件

　　環境溫度：最高氣溫+40℃　　最低氣溫-5℃　　最熱月平均溫度+30℃　　最熱年平均溫度+20℃

　　海拔不超過1000m

　　·電源電壓的波形近似于正弦波。

　　·三相電源電源電壓應大致對稱。

　　·安裝環境無明顯的污穢。

　　·戶內使用。

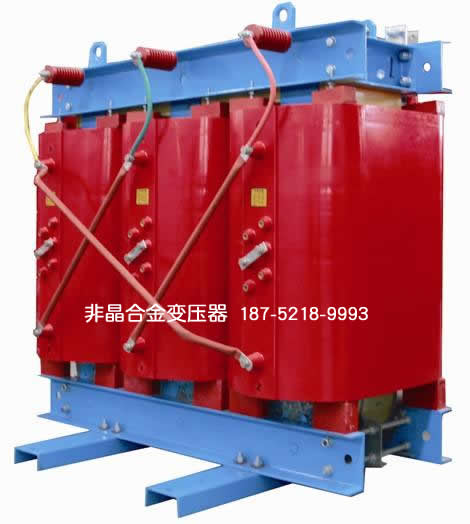

　　非晶合金變壓器結構特點

　　本產品低壓為箔式線圈，采用銅箔繞制，高壓線圈采用H級高強度漆包線繞制，采用玻璃纖維加強的環氧樹脂包封結構，具有優良的耐潮和抗裂性能。鐵心由非晶合金帶材卷而成，采用矩形截面、四框五
