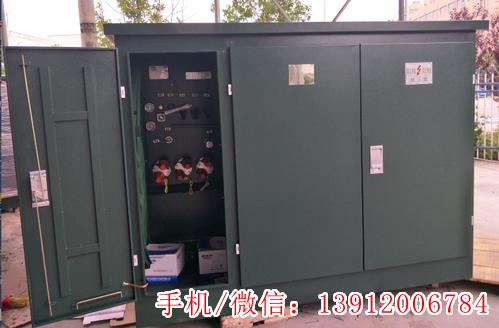

美式變壓器（美式箱變）接線形式：

10KV進線1～2條，單臺變壓器，一般容量500KVA～800KVA，低壓出線4～6路。

美式變壓器的主要組成部分：

變壓器、10KV環網開關、10KV電纜插頭、低壓樁頭箱等主要部件。它具有體積小、成本低、安裝方便等優點。

美式箱式變壓器的利弊

優點：體積小、面積小、易放置、易偽裝、易與小區環境協調?？梢钥s短低壓電纜的長度，降低線損，降低電源匹配成本。

缺點：供電可靠性低；無電氣機構，無附加配電自動化裝置；無電容器裝置，不利于降低線損；噪聲比Ⅲ、Ⅴ型站高，由于Ⅲ、Ⅴ類站場為室內布置，起到隔聲作用；另外，Ⅲ、Ⅴ類站場集中電磁輻射分解為多個輻射點；由于箱變土建基礎不同，容量不同，箱變增容不方便；當箱變超負荷或用戶增容時，土建需要重建，停電時間較長，增加工程難度。

針對美式箱式變壓器的結構特點和優缺點，美式箱式變電站適用于多層住宅和其他供電要求相對較低的不重要建筑物的用電。根據我國的實際使用情況，美式箱式變壓器配置小型環網開關站后，完全適合多層住宅樓的供電需求。因為是箱變的故障，對居民影響不大，但不適合小高層建筑。

美式變壓器（美式箱變）操作方法介紹步驟

1結算業務

關閉電纜室的門---一個單獨的接地開關---關閉負載開關。

2開門操作

打開負載開關，關閉接地開關，打開電纜室門。

美式變壓器操作注意事項

（1） 在打開和關閉負荷開關時，必須將開關推到打開或關閉的最終位置。在開關完成動作前，不要松開或拔出操作手柄，否則彈簧反彈會傷及操作人員。

（2） 在打開和關閉負荷開關時，操作手柄的操作手柄朝外，以防止操作過程中對操作人員造成傷害。

（3） 在進行負荷開關的分、合閘操作前，必須先拔出相應單元面板左上側的電動手動開關旋鈕，旋轉90°將其固定在手動位置，然后再進行負荷開關的手動操作，否則會損壞機械裝置。

以上就是美式變壓器的操作方法介紹，如果還有不太清楚的，可以隨時聯系我們廠家工程師：13912006784
